Dům snů - podlahová konstrukce

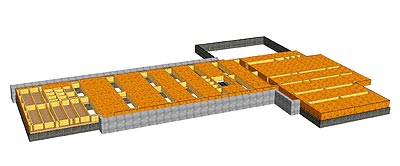

Podlahová konstrukce domu je navržena z dílčích panelových prvků uložených na modřínových prazích a montovaných základových pásech systému „Crawl space“.

Vlastní podlahový panel je tvořen z dřevěných lepených nosníků profilu „I“, výrobního označení STEICO joist, výšky nosníku 360 mm s pásnicí šířky 60 mm. Stojiny nosníků jsou oboustranně do plného průřezu nosníku vyplněny dřevovláknitou deskou tloušťky 26 mm pro zvýšení požární odolnosti stojiny nosníku a dále pro snadnou a kvalitní montáž tepelné izolace mezi jednotlivé podlahové nosníky. Příčné ztužení mezi nosníky zajišťují taktéž nosníky STEICO joist.

Pro izolace vlastních panelů i mezipanelových montážních pásů je použita ekologická tepelná izolace na bázi dřeva STEICO flex tloušťky 120 mm ve třech vrstvách se vzájemným překrytím svislých spár izolačních desek.

Spodní plošné ztužení podlahového panelu včetně montážních pásů je zajištěno velkoformátovými difúzními deskami tloušťky 15 mm s úpravou hran na pero a drážku, výrobního označení FORM line DHF, rakouského výrobce, společnosti EGGER. Celá spodní plocha podlahové konstrukce domu je pak pečlivě utěsněna v místech spár jednotlivých desek DHF a montážních spojů podlahových panelů.

Pro čelní spojení nosníků STEICO joist je použita ztužující deska STEICO rim tloušťky 40 mm a výšky 360 mm, vyrobená na bázi dřevostěpkové desky Eurostrand OSB 4.

Vrchní nosná a současně i ztužující plocha podlahového panelu je vytvořena z OSB desek Eurostrand OSB 4 tloušťky 22 mm s úpravou všech hran desky na pero a drážku. Vlastní doplnění mezipanelových montážních pásů je na spodní ploše panelu provedeno osazením pásů desek FORMline DHF na předem připravené deskové konzoly s následným pečlivým utěsněním těsnící pastou ISOCELL Airstop Sprint. Dále s doplněním příčných ztužuících prvků z nosníků STEICO joist a opět vyplněním tepelnou izolací STEICO flex tloušťky 120 mm ve třech vrstvách. Na závěr je každý montážní pás na vrchní straně opět utěsněn a zaklopen připravenými pásy desek Eurostrand OSB tloušťky 22 mm.

Horizontální propojení jednotlivých podlahových panelů po celém obvodu spodní podlahové části stavby je pak provedeno z pásů desek Eurostrand OSB 4 tloušťky 25 mm.

Výroba vlastních podlahových panelů byla předem  provedena ve výrobním závodě společnosti H.L.C. Hodonín, jako generálního dodavatele celé stavby na základě dodávek uvedených konstrukčních a izolačních materiálů společností M.T.A. spol. s r.o.  Praha, z výrobních závodů firem STEICO S.A. a EGGER.

ing. Ladislav Kubů
M.T.A. spol. s r.o. Praha
